浅谈燃气低氮锅炉的改造工序

发布日期：2020-07-27 作者：点击：

低氮锅炉改造应采用燃烧技术，参照EN676及国内外相关标准设计制造的新型机电一体化全自动燃烧器，具有超低排放、燃烧效率高、运行平稳噪音低等特点。要使锅炉达到其佳工作性能，安装很重要。不合格的安装会导致燃烧器工作时火焰歪斜、燃烧震动、噪音大及排放不达标等后果，影响锅炉及燃烧器的寿命。

燃烧器的安装主要包括：燃烧器本体安装、燃气阀组安装、风道安装、烟气管道安装、电气安装几大部分，改造项目还需增加旧燃烧器的拆除、锅炉炉口改造等工作。

燃烧器使用烟气再循环的降氮技术，其火焰管直径比常规燃烧器要大一些，因此原锅炉炉口可能需进行改造。炉口改造分为两部分，一部分为炉前钢板开孔尺寸的更改，一部分为耐火层开孔尺寸的更改。参照燃烧器外形及安装尺寸图，确定炉前钢板及耐火层的开孔直径。

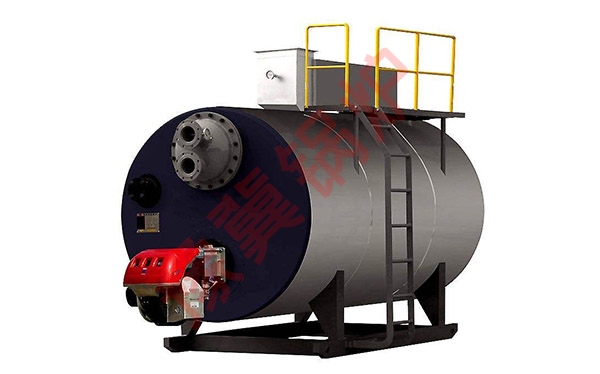

燃气低氮锅炉

由于在原炉前钢板上扩孔较难保证尺寸，我们建议外加工一片法兰用于燃烧器安装，法兰厚度不小于燃烧器配套双头螺柱的直径数值。在此情况下，炉前钢板开孔可以大一些，孔的圆度要求也不高。燃烧器安装法兰可以与炉前钢板进行焊接，注意：需满焊，防止烟气跑漏造成高温烧蚀防止烟气跑漏造成高温烧蚀防止烟气跑漏造成高温烧蚀防止烟气跑漏造成高温烧蚀。耐火层开孔直径通常比火焰管直径大 40mm 左右，若原耐火层尺寸较小，则需要扩大。由锅炉尾部人孔进入炉膛，炉膛内部进行操作施工。用电镐对需要拆除的炉墙进行剔凿作业。拆除后按照要求的尺寸重新筑炉。

按照现场实际情况，结合燃烧器的外形尺寸，确定烟气管道、燃气管道及风道（分体机）的走向布置。根据燃烧器中心高度和锅炉炉膛中心高度确定燃烧器的安装方式（横向或竖直方向），尽量按照竖直方向安装。一体式燃烧器如果必须要横向安装一体式燃烧器如果必须要横向安装一体式燃烧器如果必须要横向安装一体式燃烧器如果必须要横向安装，，，，需在风机需在风机需在风机需在风机低点位置现场增加排水口低点位置现场增加排水口低点位置现场增加排水口低点位置现场增加排水口，以免长时间运行后冷凝水积聚在风机壳体内，影响点火和火焰检测器的正常工作。
